一、產品概述：

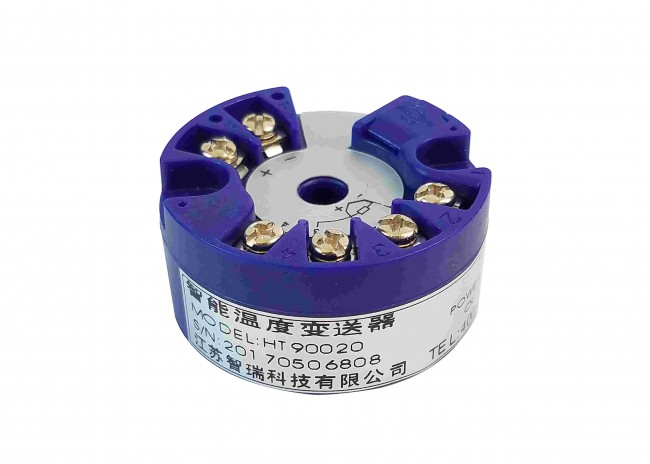

SBWR熱電偶溫度變送器、SBWZ熱電阻溫度變送器，采用二線傳送方式（兩根導線作為電源輸入，信號輸出的公用傳輸線）。將熱電偶、熱電阻信號變換成輸入電信號或被測溫度或成線性的4～20mA的輸出信號，變送器可以安裝于熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用于冶金、石油化工、電力、輕工、紡織、食品、國防以及科研等工業部門。

二、溫度變送器特點：

1、采用環氧樹脂密封結構，因此抗震、耐溫，適合在惡劣現場環境中安裝使用。

2、現場安裝于熱電阻、熱電偶的接線盒內，直接輸出4～20mA，這樣既省去較貴的補償導線費用，又提高了信號長距離傳送過程中的抗干擾能力。

3、精度高、功耗低、使用環境溫度范圍寬、工作穩定可靠。

4、量程可調，并具有線性化較正功能，熱電偶溫度變送器具有冷端自動補償功能。應用面廣，既可與熱電偶、熱電阻形成一體化現場安裝結構，也可作為功能模塊安裝入檢測設備中。

三、主要技術指標：

1、輸入：熱電阻Pt100、Cu50、Cu100   ；熱電偶K、E、S、B、T、J、N

2、輸出：在量程范圍內輸出4～20mA直流信號可與熱電阻溫度計的輸出電阻信號成線性，可與熱電阻溫度計的輸入溫度信號成線性；可與熱電偶輸入的毫伏信號成線性，也可與熱電偶溫度計的輸入溫度信號成線性。

3、基本誤差：0.1  ，  0.2，  0.5 。

4、傳送方式：二線制

5、變送器工作電源電壓最低12V，最高35V，額定工作電壓24V。

6、負載：極限負二載電阻按下式計算

RL（max）=50×（Vmm-12）

即24V時負載電阻可在0～600Ω范圍內選用）額定負載250Ω。

注：量程可調式變送器，改變量程時零點與滿度需反復調試；電偶型變送器在調試前須預熱30分鐘。

7、環境溫度影響≤0.05\%1℃

8、正常工作環境：

環境溫度 -25℃～+80℃

相對濕度5\%～95\%

機械振動f≤55Hz振幅＜0.15mm
