一、產品簡介:

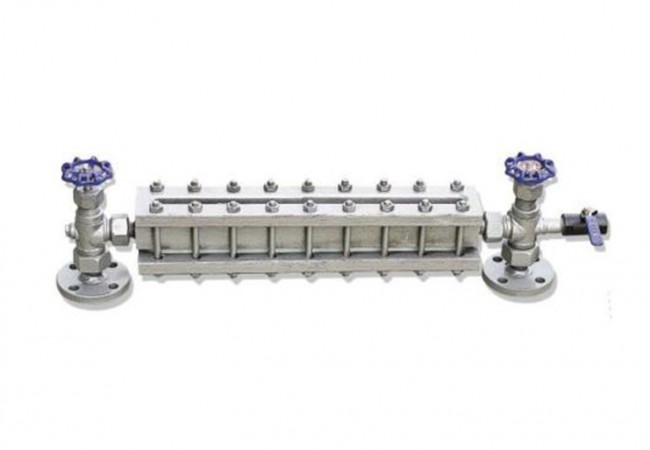

玻璃管液位計是就地式液位測量表，它主要用于直接指示各種罐、塔、槽、箱等容器內介質液位的高度，液位計是基于連通器原理設計的，由玻璃管構成的液體通路。通路經接管用法蘭或錐管螺紋與被測容器連接構成連通器，透過玻璃管觀察到的液面與容器內的液面相同即液位高度。

石英玻璃管耐高溫液位計又稱玻璃管液位計，是一種直讀式液位測量儀表，具有結構簡單，測量準確的優點。特別是儲液罐的設備配套，此玻璃管液位計的玻璃管外加了一層不銹鋼外保護套，有效的防止磕碰，增加液位計的使用壽命及生產安全。

二、結構原理

儀表上下閥都裝有PN1.6MPa，DN20的法蘭。通過焊接在容器上的法蘭，與容器組成連通器，透過玻璃管就可直接顯示容器內介質液位的高度。

儀表兩端均裝有針形閥，針形閥內裝有鋼球，當玻璃管因事故而破裂時，鋼球在容器壓力作用下自動關閉針形閥通道，以防止容器內介質外流，免除隱患。

三、技術參數

1.測量范圍（安裝中心距L）：300、500、600、800（量程可特殊定制）

2.工作壓力：≤1.6MPa

3.材質：碳鋼、不銹鋼

4.工作溫度：≤200℃

5.連接法蘭標準：HGJ46-91 PN1.6 DN20突面

6.其它法蘭標準如JB/T、GB、ANSI等，請用戶注明。

7.伴熱蒸汽壓力：≤0.6MPa

8.蒸汽夾套接頭：G1/2"外螺紋

9.鋼球自封壓力：≥0.2Mpa

10.排污閥：球閥，針形閥

四、結構安裝圖

五、產品選型表
