一、產品描述：

渦街流量計根據卡門（karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。廣泛用于各種行業氣體、液體、蒸汽流量的計量，也可測量含有微小顆料、雜質的混濁液體，并可作為流量變送器用于自動化控制系統中。

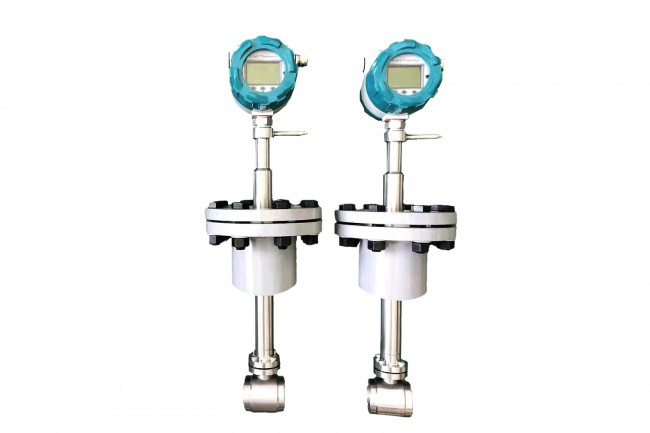

插入式渦街流量計可廣泛的適用于各種行業大口徑氣體、液體、蒸汽流量計量，也可測量含有微小顆粒、雜質的混濁液體，并可作為流量變送器用于自動控制系統中。插入式渦街流量計防爆型，符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定，防爆標志為“iaⅡCT6”,該儀表適用于工廠C級T6組及其以下的爆炸性危險場所。

二、原理：

按國際標準化組織IS07145（在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法），采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4～20mADC電流信號。

三、產品特點：

1.可測量蒸汽、氣體、液體的體積流量和質量流量。

2.可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）。

3.采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能。

4.壓力損失小，量程范圍寬，范圍度達10－40倍。

5.無機械運動部件，長期穩定，結構簡單便于安裝和維護。

6.可測介質溫度達+350℃（+450℃）。

四、渦街流量計的主要技術參數 ：

1.測量介質：液體、一般氣體、天然氣、蒸汽（飽和蒸汽和過熱蒸汽）

2.測量可能范圍：雷諾數為5×103～7×106

3.正常測量范圍：雷諾數為2×104～7×106

4.測量流速范圍：液體0.5～7m/s ；氣體4～35mm/s 蒸汽7～70m/s

5.被測流體溫度：-40℃～+300℃

6.被測流體溫度：1.6、4、25MPa

7.準確度：1級、1.5級、0.5級（通過非線性修整方可達到0.5級）

8.重復性：指示值的0.2\%

9.表體材料：ICr18Ni9Ti

10.壓力損失：△=1.2×r×V2×10-6 式中：△P-壓力損失 r-被測的流體密度（Kg/m3） v-管內平均流速（m/s）

11.環境溫度：-20℃～+55℃（特殊要求定貨說明）

12.環境濕度：≤90\%RH

13.大氣壓力：86-106KPa

14.外供電源：3.6～224VDC

15.內供電源：3～4.5VVDDC

16.工作電源：80/A

17.工作電壓：2.7～3.6v

18.工作頻率：0.1～3000H

19.信號遠傳距離：100mm

20.信號輸出：NB-IoT、脈沖輸出（外供電源）電流輸出4～20mADC（兩線制外供24VDC電源）脈沖輸出與電流輸出只能選一種方式。

五、測量范圍 ：

六、產品選型：
